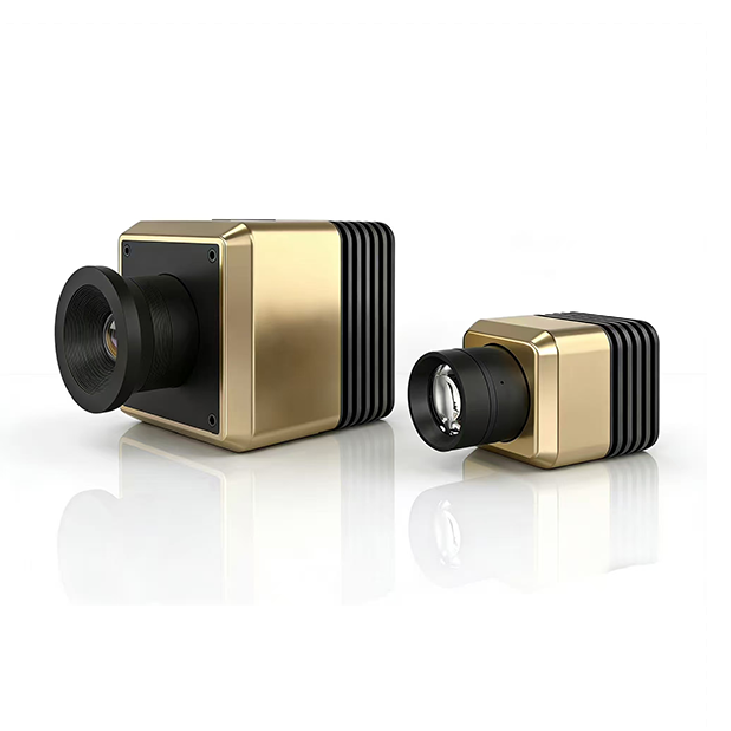

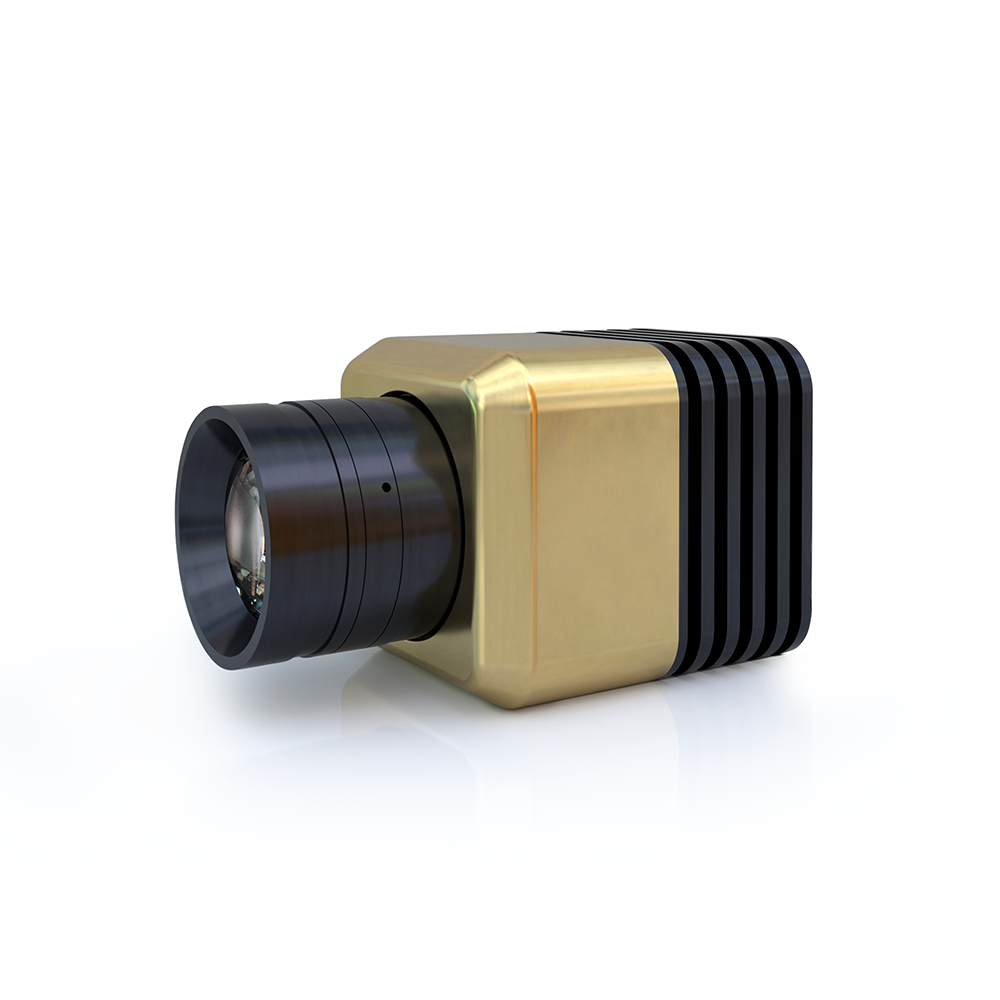

CXC-1200/2500 成像色度计 (拜尔式)

CXC-1200/2500 成像色度计 (拜尔式)
skype QQ
  • 产品介绍及参数

产品描述及应用场景：

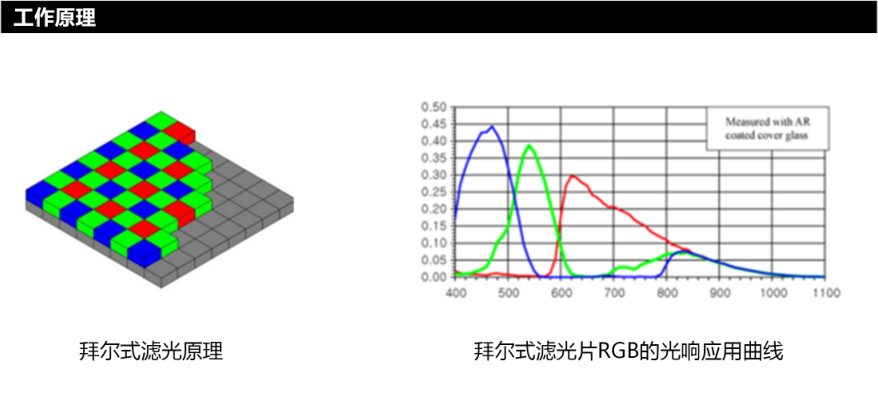

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔

CXC-1200/2500成像色度计广泛应用于LCD/OLED/LED显示屏、BLU背光、汽车/航空仪表盘、发光字符按键、发光键盘以及照明测试等多个领域。其卓越的测量精度和稳定性，为各行业用户提供了可靠的测量数据支持。

主要特点：

1.精确获取真实准确的亮度、色度数据
2.多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不同镜头，为客户提供符合需求的、性价比最高的解决方案
3.丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定
4.配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格(PASS/NG)指示，提供第三方开发的SDK软件包


    主要技术指标：

参数                                              型号
CXC-1200 CXC-2500
总像素点 1200万 2500万
分辨率 4096*3000 5120*5120
像元尺寸 3.45*3.45um 2.5*2.5um(12.8mm*12.8mm)
靶面尺寸 1.1"(14.1*10.3mm) 1.1"(12.8*12.8mm)
曝光时间 1us-10s 12us-10s
测试速度 <3s(曝光时间小于500ms情况下)
测试功能 亮度L,色坐标x，y，色温，主波长，亮度色度均匀性
亮度范围 0.001-1000kcd/m2（可根据需求定制量程，加ND镜）
亮度精度 ±3%（标准A光源条件下）
色度精度 dx , dy:±0.003（标准A光源条件下）
色度重复性 dx,dy:±0.0003(大于10cd/m2测试条件下)
配套镜头 标配16mm镜头，25mm,50mm可选
通讯接口 USB3.0 B型

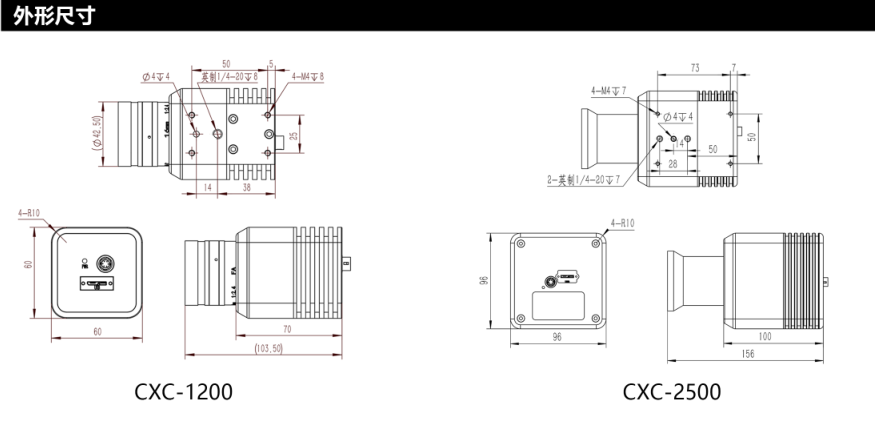

外型尺寸 70*60*60mm(不含镜头)
